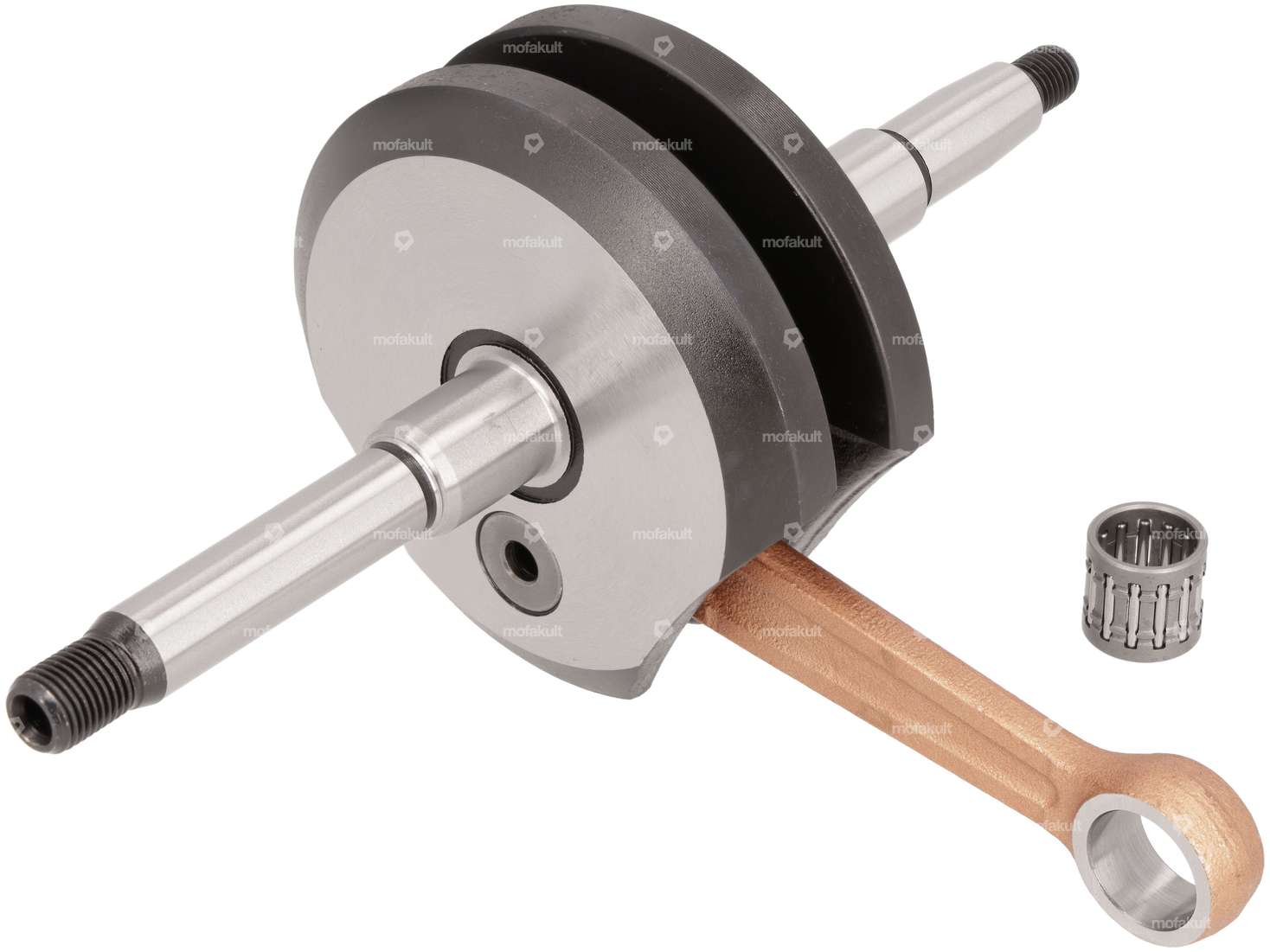

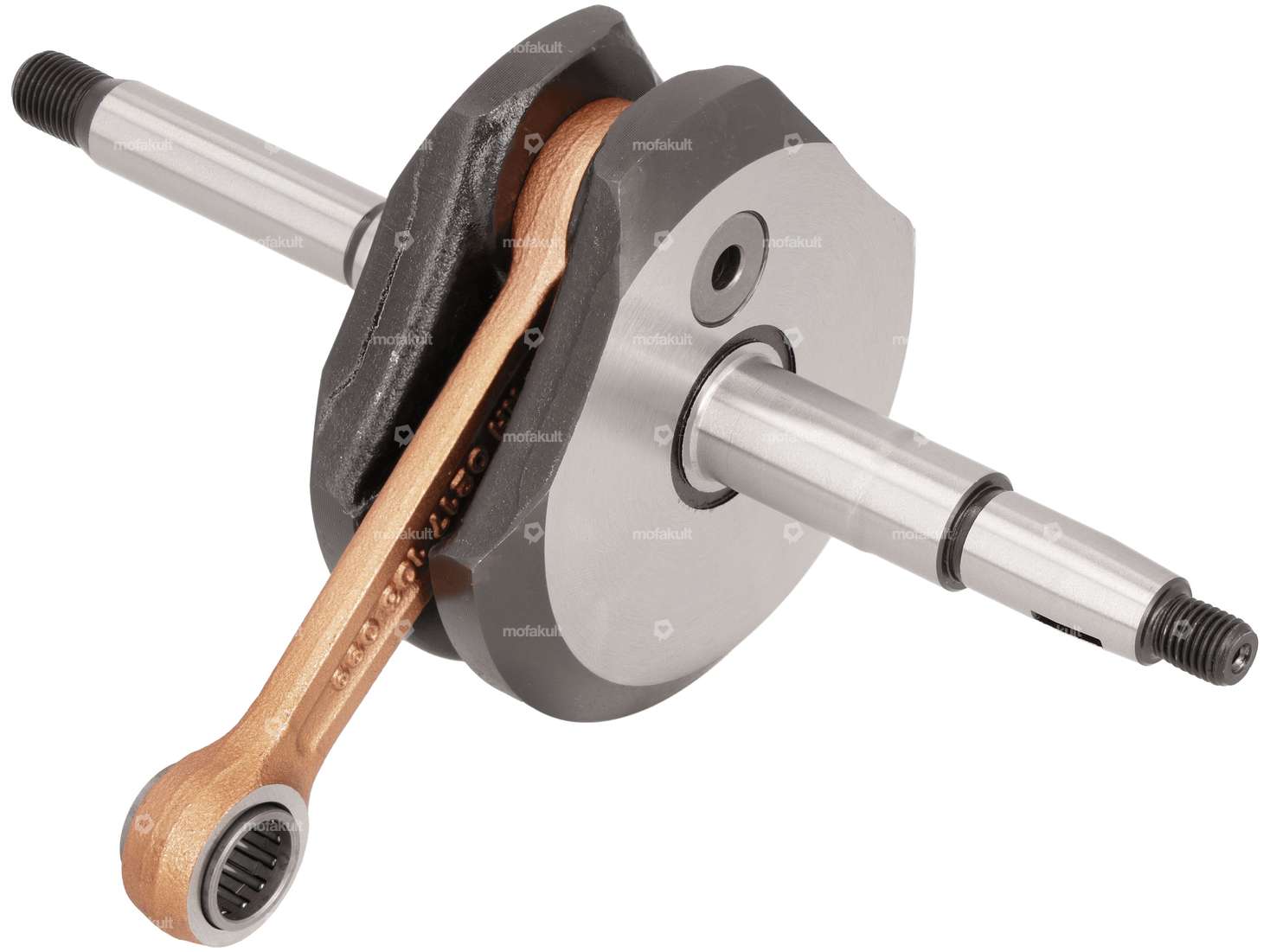

Vilebrequin fidèle à l'original pour ton cyclomoteur / vélomoteur avec moteur Sachs 504/1 ou 504/2.
Le roulement à aiguilles est inclus dans la livraison.
Remarque: Il n'y a pas de rainure pour une clavette sur la surface côté embrayage. Si le couple de serrage est correctement appliqué, une cale n'est en principe pas nécessaire du côté de l'embrayage.
Tu trouveras les roulements et les bagues Simmerring correspondants dans les accessoires.
Numéro de pièce détachée Sachs original : A4376
Détails
| Matériau | Acier |
| Type de joue | standard |
| Course du vilebrequin | 42 mm |
| Ø pivot d’accouplement/pivot vario | 15 mm |
| Longueur de bielle centre-centre | 85 mm |
| Longueur totale du maneton côté embrayage | 85 mm |
| Longueur totale du maneton côté allumage | 70.2 mm |
| Ø des joues de manivelle | 80.5 mm |
| Ø de l’axe du piston (B) | 10 mm |
| Ø œil de bielle | 15 mm |
| Siège de palier droit | 15 mm |
| Ø siège du palier (côté accouplement) | 15 mm |
| Ø siège du palier (côté allumage) | 22.5 mm |
| Type de filetage | MF8x1 (filetage fin), MF10x1 (filetage fin) |
| Longueur du filetage | 9.5 mm, 11.5 mm |
| Dimension du roulement à aiguilles | 10 / 15 x 14 |
| Largeur des joues de manivelle | 34.2 mm |
| Longueur 1er paragraphe | 43.5 mm |
| Longueur 2e paragraphe | 19 mm |
| Ø 1er épaulement (côté accouplement) | 11.65 mm |
| Ø 2e alinéa (côté accouplement) | 15 mm |
| Longueur du talon (côté allumage) | 25.25 mm, 11 mm |
Convient aux modèles suivants
| Sachs | 504 (sans pédalier) |
