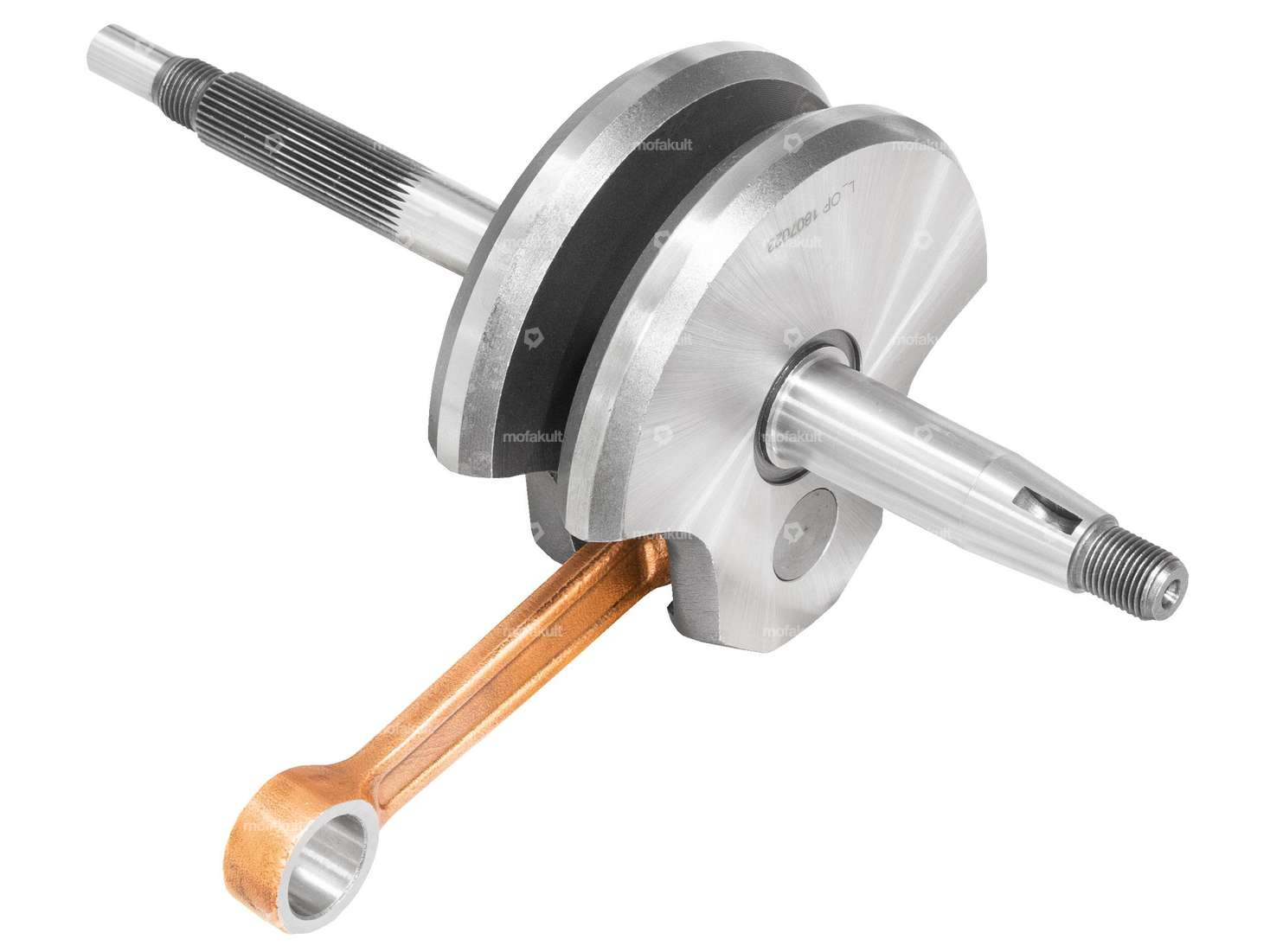

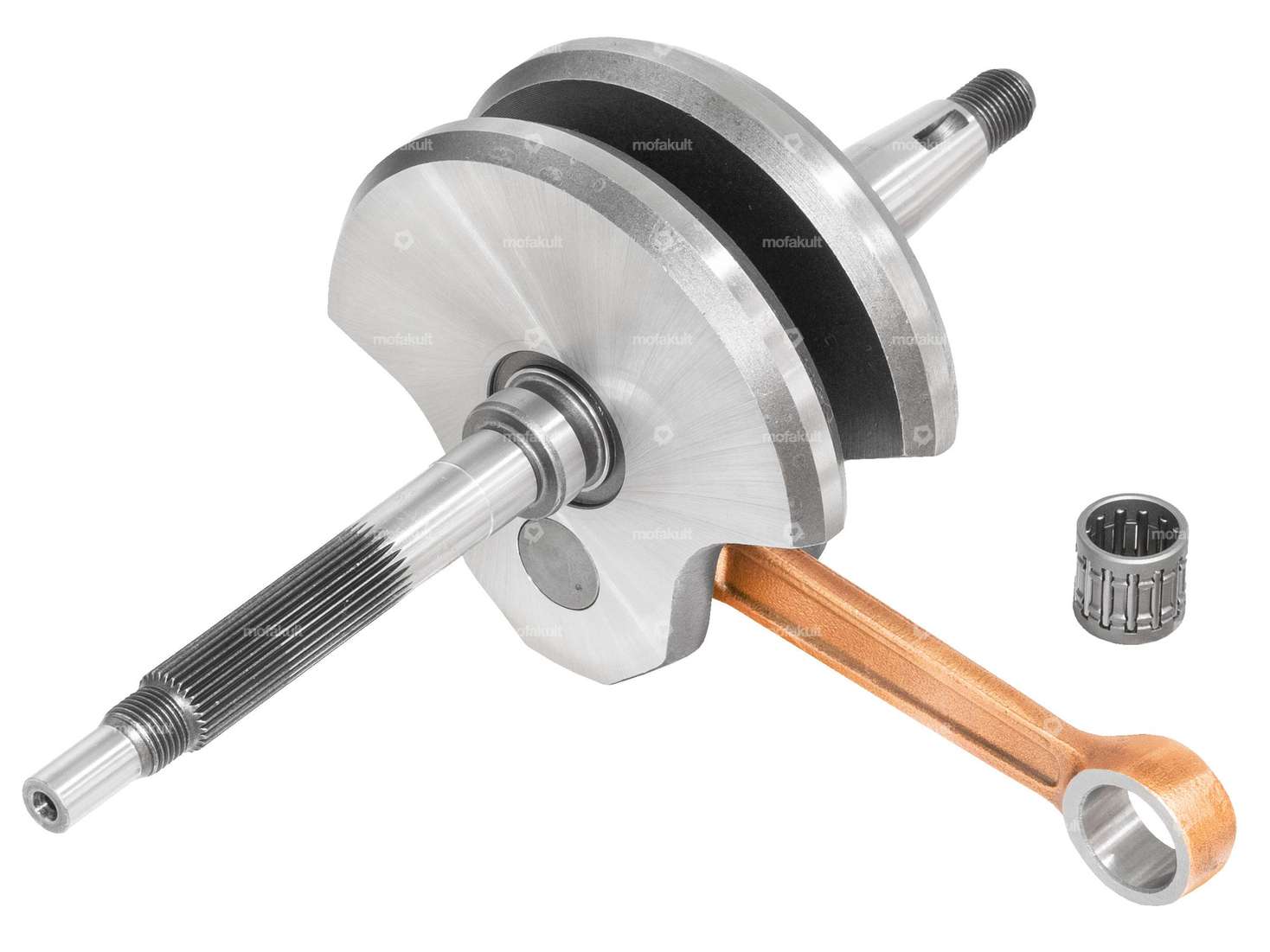

Vilebrequin pour mobylettes / cyclomoteurs avec moteurs Sachs 503 ADV-CH et Sachs 503 AC-CH à 2 vitesses automatiques et à refroidissement par air.
Il s'agit des moteurs à gros cylindres carrés. L'ADV-CH est équipé en standard d'un catalyseur et d'un câble de démarrage dans le couvercle d'embrayage
.Remarques:
Pour l'AC-CH sans catalyseur, l'arbre convient à partir du numéro de moteur 11'065'713.
Nous recommandons de presser une fois l'accouplement sur le vilebrequin avant le montage. Cela facilite ensuite le montage lors de l'installation complète.
Tu trouveras les bagues d'étanchéité et d'autres pièces dans les accessoires.
Produit de marque du fabricant portugais Jasil sous la marque Top Racing.
Numéro de pièce détachée Sachs : A3337 & ; A2904
Détails
| Fabricant | Jasil |
| Type de joue | standard |
| Course du vilebrequin | 44 mm |
| Matériau | Acier |
| Longueur de bielle centre-centre | 86 mm |
| Longueur totale du maneton côté embrayage | 97 mm |
| Longueur totale du maneton côté allumage | 62 mm |
| Ø des joues de manivelle | 83 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Longueur du filetage | 7 mm, 11 mm |
| Ø œil de bielle | 15 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Ø siège du palier (côté accouplement) | 12 mm |
| Poids | 964 g |
| Champ d'application | Standard |
| Ø siège du palier (côté allumage) | 15 mm |
| Dimension du roulement à aiguilles | 12 / 15 x 12.8 mm (axe 12) |
| Largeur des joues de manivelle | 34.2 mm |
| Longueur 1er paragraphe | 9.4 mm |
| Longueur 2e paragraphe | 19.4 mm |
| Longueur 3e alinéa | 74 mm |
| Ø 1er épaulement (côté accouplement) | 17 mm |
| Ø 2e alinéa (côté accouplement) | 12 mm |
| Ø 3e alinéa (côté accouplement) | 11.6 mm |
| Longueur du talon (côté allumage) | 32 mm |
| Nombre de vitesses | 2 pcs |
Convient aux modèles suivants
| Sachs | 503 - AC, ADV |
