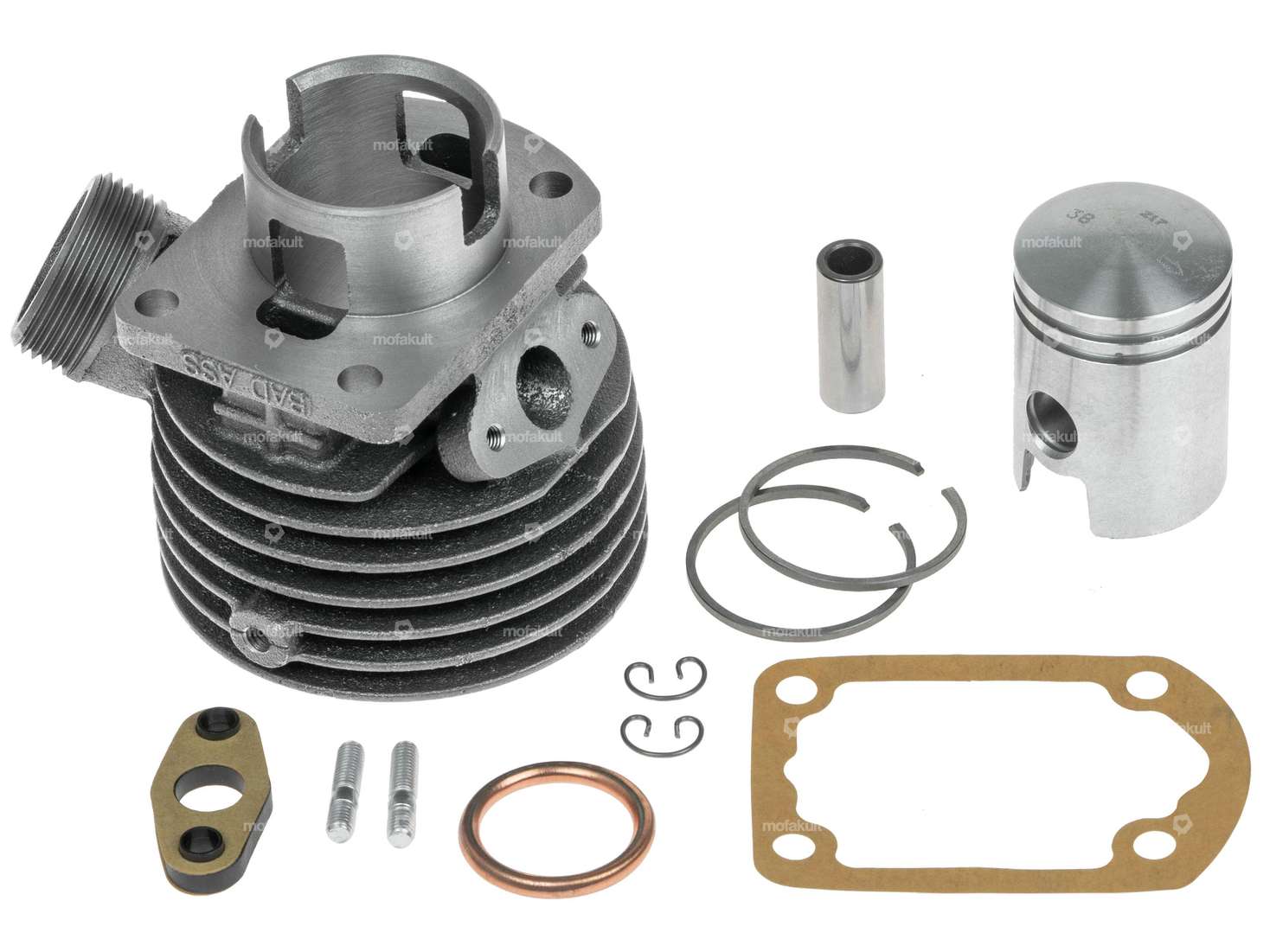

Premier kit de cylindres de 38 mm avec un calage de distribution légèrement amélioré et des canaux de trop-plein optimisés pour les cyclomoteurs Sachs 50/2 suisses (également appelés 502 dans le langage courant). Ainsi, il n'est plus nécessaire d'adapter les cylindres de réplique DE.
Si vous avez besoin de plus de puissance, le cylindre peut être alésé à 40 ou 41 mm et équipé d'un piston Meteor 40 mm ou swiing 41 mm.
L'usinage du cylindre doit être effectué par un atelier spécialisé expérimenté afin que le jeu du piston soit adapté de manière optimale.
La livraison comprend deux goujons ainsi que le piston Meteor de 38, y compris les goujons, les bagues d'arrêt des goujons et les segments de piston
.L'admission de 12 mm est adaptée au carburateur BING SSB de 12 mm.
Détails:

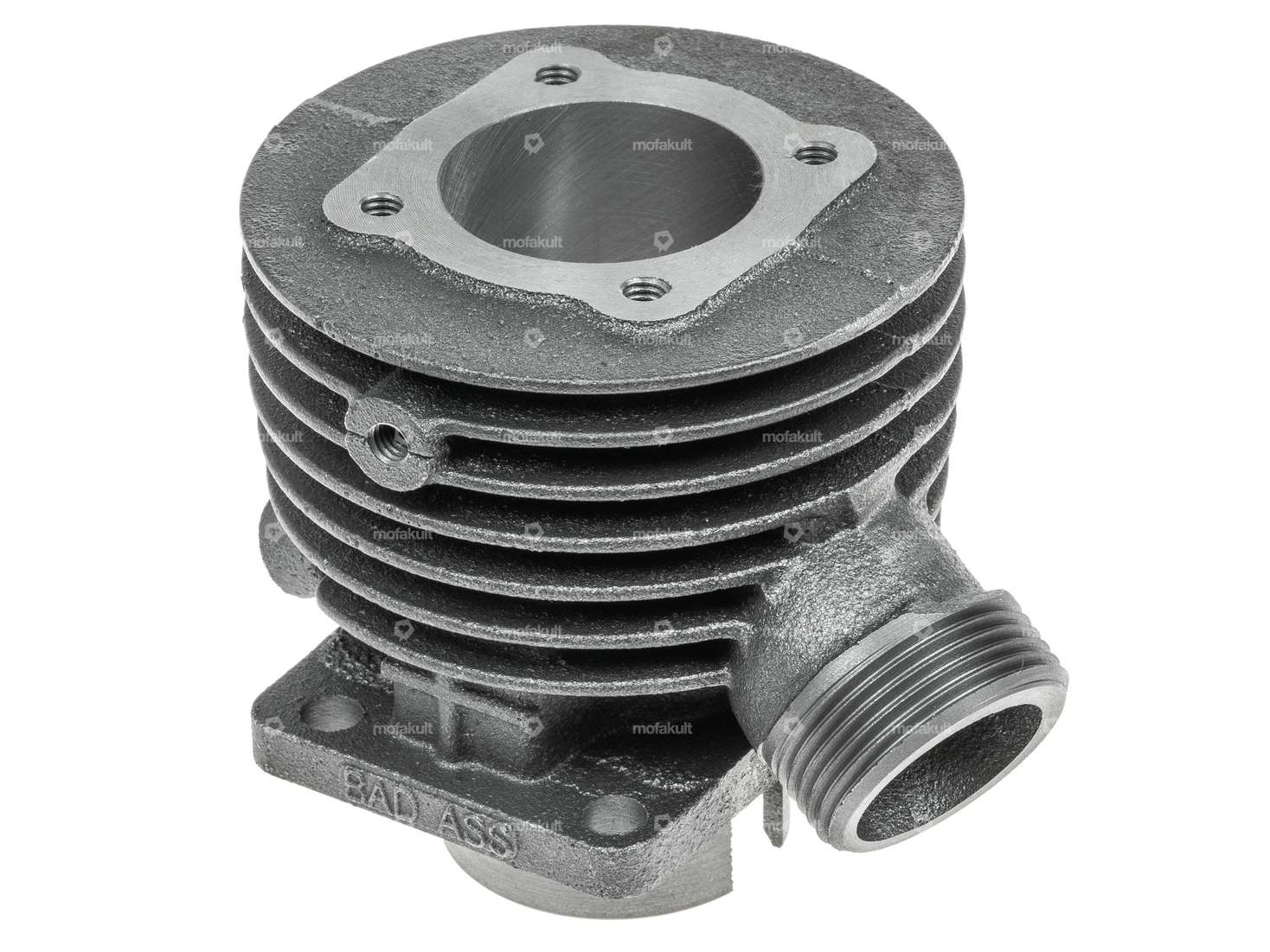

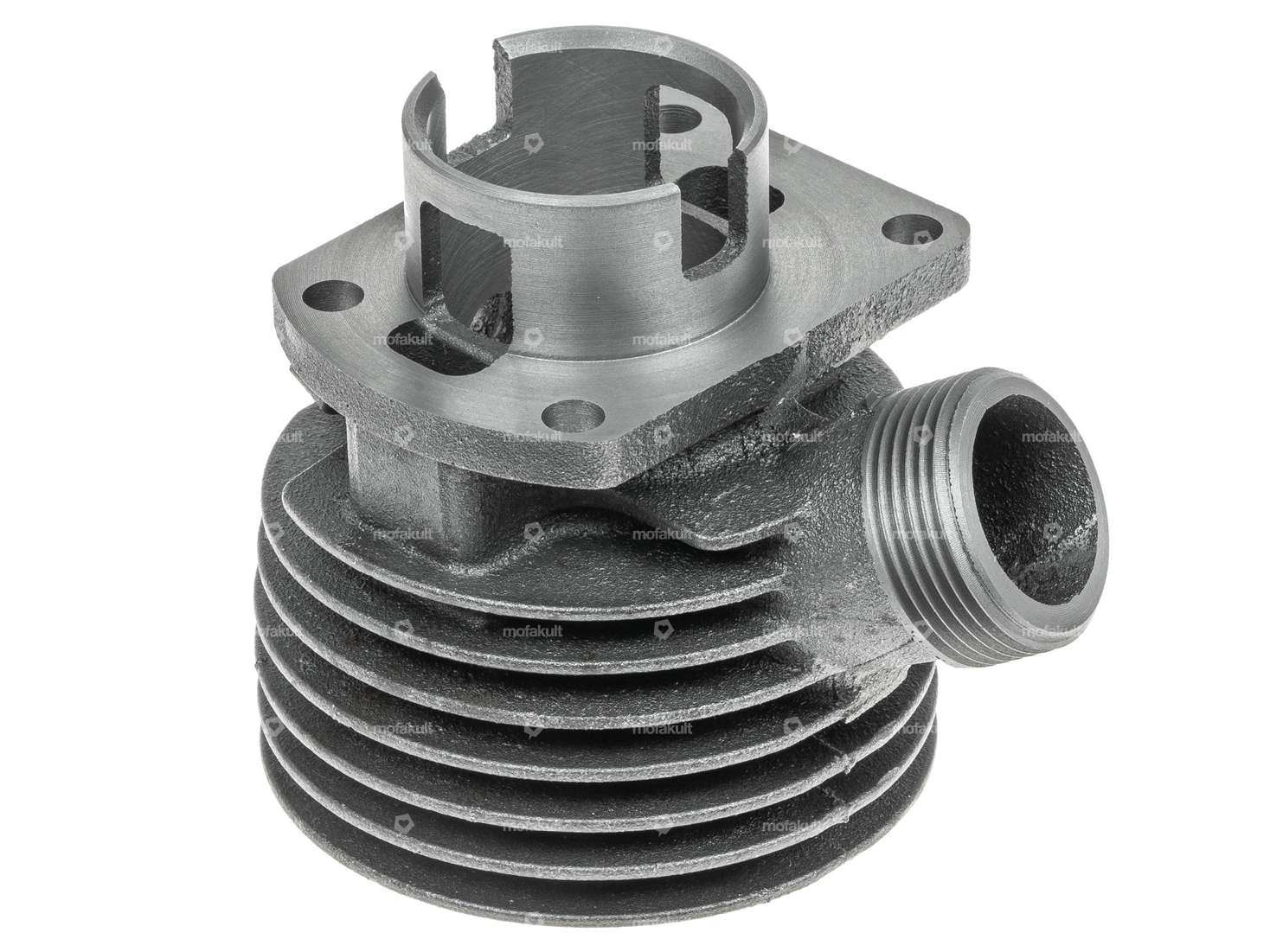

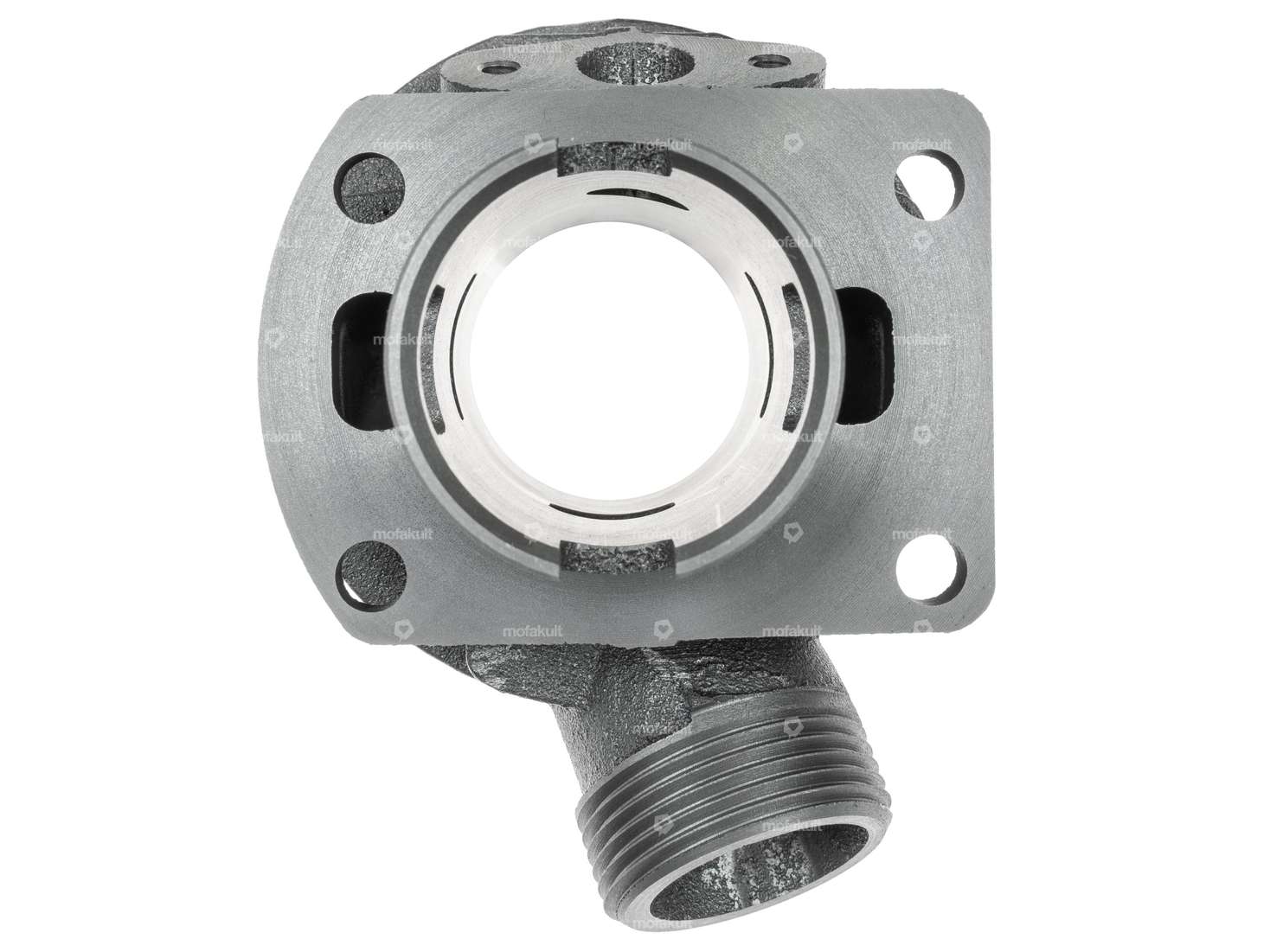

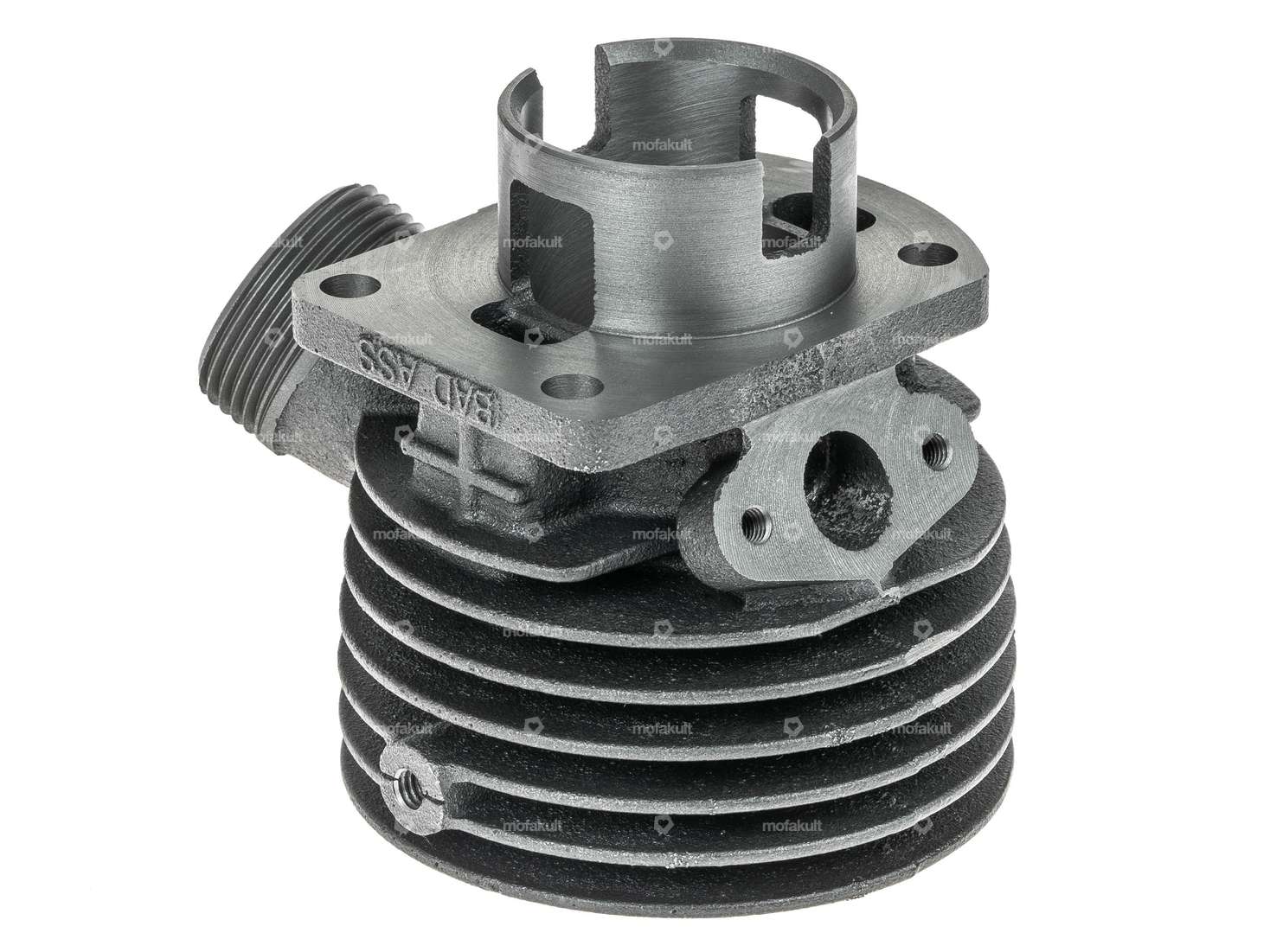

- Cylindre réplique en fonte grise avec alésage de 38 mm
- &surdimensionnement alésage jusqu'à 41 mm
- Contrôlé par des fentes
- Entrée non plombée de 12 mm
- Canaux de surintensité optimisés
- Temps de commande amélioré
Une notice de montage en allemand est fournie.
Tu trouveras les pièces de montage correspondantes dans les accessoires.
S'il te plaît, choisis dans le champ de sélection si tu veux le kit de cylindres avec ou sans kit d'étanchéité.
L'ensemble comprend les éléments fixes suivants :
Hauteur de compression (C): 28 mm · Diamètre nominal: 38 mm · Bombage (D): 3 mm · Joint de segment de piston: protection latérale (PL) · Epaisseur du segment de piston: 1.6 mm · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: Météores · Hauteur totale du piston (E): 53 mm · Ø extérieur du piston (A): 37.95 mm · Pony numéro OEM: A2772, A4358 · Sachs N° OEM: 0286 377 010, 0286 378 005 · Poids du piston: 79 g
Ø intérieur de la sortie: 26 mm · Schéma des trous [mm]: 60 x 40 / 37 x 37 · Ø intérieur de l’entrée: 13.3 mm · Course du vilebrequin: 42 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 31 mm · Type de sortie: Écrou-raccord · Filetage sortie: M35x2 (filetage standard) · Ø du col du cylindre: 43.9 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Standard · Camouflé: Oui · Filetage entrée: M5x0.8 (filetage standard) · Fabricant: BAD ASS · Matériau: Fonte grise · Surface: sablé · Diamètre nominal: 38 mm
Type de filetage: M5x0.8 (filetage standard) · Classe de résistance: 10.9 · Longueur du filetage: 14 mm, 7 mm · Longueur totale: 26 mm · Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Pony numéro OEM: A1474 · Sachs N° OEM: 0241 031 101
Détails
| Fabricant | BAD ASS |
| Camouflé | Oui |
| Matériau | Fonte grise |
| Cylindrée | 50 ccm |
| Course du vilebrequin | 42 mm |
| Surface | sablé |
| Diamètre nominal | 38 mm |
| Nombre de points de fixation | 4 pcs |
| Ø de l’axe du piston (B) | 12 mm |
| Distance entre les trous de l'entrée | 31 mm |
| Filetage entrée | M5x0.8 (filetage standard) |
| Champ d'application | Standard |
| Schéma des trous [mm] | 60 x 40 / 37 x 37 |
| Type de sortie | Écrou-raccord |
| Filetage sortie | M35x2 (filetage standard) |
| Version alternative du numéro OEM de Pony | A2539 |
| Version alternative du numéro OEM de Sachs | 0286 114 215 |
Convient aux modèles suivants
| Sachs | 502 (Saxonette) - LAM 50/2 - ML CH (0,8 CV), MB (2.6 CV), MLB (2.6 CV) |
Accessoires & produits similaires
Piston Meteor 38 mm | Sachs 50/2, 503 (A2772)
Fabricant: Météores · Ø de l’axe du piston (B): 12 mm · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.95 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Epaisseur du segment de piston: 1.6 mm · Poids du piston: 79 g · Pony numéro OEM: A2772 · Pony numéro OEM: A4358 · Sachs N° OEM: 0286 377 010 · Sachs N° OEM: 0286 378 005
EUR 58.60
GPO piston 40.96 mm | Sachs 502, 50/2, 50/3, 50/4
Fabricant: GPO · Diamètre nominal: 41 mm · Ø extérieur du piston (A): 40.96 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 2.5 mm · Hauteur totale du piston (E): 52 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection intérieure (PI) · Hauteur du segment de piston: 1.5 mm · Poids du piston: 90 g
EUR 39.80
Piston Meteor 40.0 mm surdimensionné | Sachs 50/2 & 503
Fabricant: Météores · Ø extérieur du piston (A): 39.95 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Ø de l’axe du piston (B): 12 mm · Joint de segment de piston: protection latérale (PL) · Diamètre nominal: 40 mm · Hauteur du segment de piston: 2 mm · Poids du piston: 94 g
EUR 70.40
swiing® revival Kit de vis pour culasse inox | Sachs 503 / 50/2 / 50/3 / 50/4
Fabricant: swiing® revival parts · Matériau: Acier chromé (connu sous le nom de Nirosta®) · Nombre de composants: 12 pcs · Entraînement: Six pans extérieurs · Type de filetage: M6x1 (filetage standard) · Longueur totale: 34 mm · Tête de vis: Hexagonal · Ø de la tige: 5.85 mm · Ouverture de clé SW: 10 mm · Tige: Oui · Longueur de la tige: 8 mm · Champ d'application: Standard · Longueur du filetage: 22 mm
EUR 8.70
swiing® revival Kit d'étanchéité cylindre avec joint de culasse fente ext. | Sachs 50/2
Fabricant: swiing® revival parts · Nombre de composants: 4 pcs · Ø du cylindre: 38 mm · Distance entre les trous de l'entrée: 31 mm · Ø intérieur de la sortie: 28 mm · Schéma des trous [mm]: 60 x 40 mm / 37 x 37 mm · Champ d'application: Standard
EUR 16.90
Piston Meteor Racing 38 mm | Sachs 50/2 & 503
Fabricant: Meteor Racing · Surface: revêtu de molybdène · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.95 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Epaisseur du segment de piston: 1.6 mm · Poids du piston: 79 g
EUR 76.30

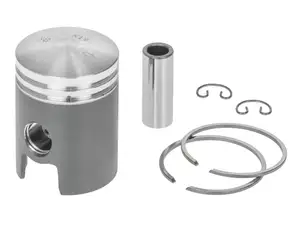

Piston Meteor Racing 40 mm | Sachs 50/2 & 503
Fabricant: Meteor Racing · Surface: revêtu de molybdène · Diamètre nominal: 40 mm · Ø extérieur du piston (A): 39.95 mm · Ø de l’axe du piston (B): 12 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Poids du piston: 94 g
EUR 82.10
swiing® revival Goujon d'admission M5x26 mm galvanisé (résistance 10.9) | Sachs (A1474)
Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Longueur totale: 26 mm · Type de filetage: M5x0.8 (filetage standard) · Longueur du filetage: 7 mm · Classe de résistance: 10.9 · Longueur du filetage: 14 mm · Pony numéro OEM: A1474 · Sachs N° OEM: 0241 031 101
EUR 2.10
Les fans de mobylette comme toi ont aussi acheté:
Fiche de bougie d'allumage BERU / 1 kΩ déparasitée
Fabricant: BERU · Matériau: Tôle (acier) · Logement de la fiche de bougie: M4 · Câble disponible: Non · Couleur: argent · Déparasité: Oui · Résistance: 1000 Ω · Groupe de composants carburateur: Injection de gaz · Ø du câble: 5 mm · Ø du câble: 7 mm · Pony numéro OEM: A2099 · Sachs N° OEM: 0265 100 00
EUR 10.30
Piston Meteor 38 mm | Sachs 50/2, 503 (A2772)
Fabricant: Météores · Ø de l’axe du piston (B): 12 mm · Diamètre nominal: 38 mm · Ø extérieur du piston (A): 37.95 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 53 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Epaisseur du segment de piston: 1.6 mm · Poids du piston: 79 g · Pony numéro OEM: A2772 · Pony numéro OEM: A4358 · Sachs N° OEM: 0286 377 010 · Sachs N° OEM: 0286 378 005
EUR 58.60
Carburateur 12 mm Bing SSB 1/12/168
Largeur: 85 mm · Hauteur: 90 mm · Longueur totale: 126 mm · Type de fixation: Bride · Matériau: Aluminium · Camouflé: Non · Matériau: Plastique · Champ d'application: Standard · Groupe de composants carburateur: Carburateur complet · Couleur: noir · Diamètre nominal: 12 mm · Type de carburateur: ASS · Distance entre les trous de l'entrée: 31 mm · Ø du raccord du tuyau d'essence: 6 mm · Raccord d'huile mélangée: Non · Raccord de dépression: Non · Commande de starter: sans starter · Taille de la buse: 63
EUR 82.10
NSK E15 Roulements à billes à épaulement 15/35/8 (A1149)
Cage de roulement: cage en laiton guidée par des billes · Numéro de stock: E15 · Largeur de la bague intérieure: 8 mm · Fabricant: NSK · Roulement à billes fermé: Non · Jeu de palier: CN (standard) · Anneau de rainurage: Non · Matériau: Acier · Matériau: Laiton · Surface: blank · Type de palier: palier épaulé · Ø extérieur: 35 mm · Ø intérieur: 15 mm · Largeur: 8 mm · Champ d'application: Standard · Pony numéro OEM: A1149 · Sachs N° OEM: 0232 017 006
EUR 29.30
swiing® revival Goujon d'admission M5x26 mm galvanisé (résistance 10.9) | Sachs (A1474)
Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · Longueur totale: 26 mm · Type de filetage: M5x0.8 (filetage standard) · Longueur du filetage: 7 mm · Classe de résistance: 10.9 · Longueur du filetage: 14 mm · Pony numéro OEM: A1474 · Sachs N° OEM: 0241 031 101
EUR 2.10

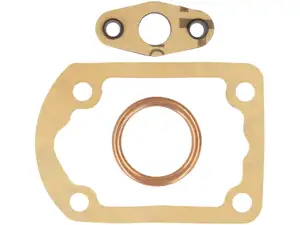

swiing® revival Kit d'étanchéité cylindre fente ext. | Sachs 50/2
